Percobaan 1
1. Jurnal [kembali]
2. Hardware [kembali]
3.Video Praktikum[kembali]
4.Analisa [kembali]
- Fungsi masing-masing komponen
- LED,sebagai indikator mengalir arus
- kabel penghubung,sebagai penghubung setiap komponen
- Ground,sebagai penetrak arus
- Function Generator,sebagai sumber frekuensi rangkaian
2. Prinsip Kerja Rangkaian

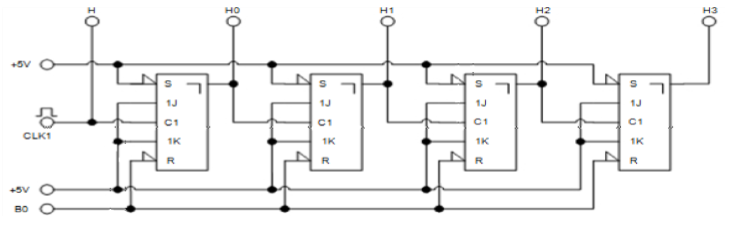

Rangkaian ini menggunakan function generator yang berfungsi memberikan frekuensi dan sebagai clock rangkaian. Tegangan input akan masuk kedalam komponen J-K flipflop dan diolah kemudian diteruskan ke J-K flipflop selanjutnya. Di rangkaian ini terdapat LED H sebagai indikator sumber, selain itu terdapat LED H0,H1,H2,H3 sebagai indikator outputnya. LED H akan menyala dan mati dalam satu detik,untuk H0 akan hidup jika LED H mati kemudian hidup. untuk H1 akan hidup jika H0 mati dan hidup,begitu seterusnya sampai H3. Pada J-K flipflop terhubung dengan restart yang berfungsi untuk merestart rangkaian.
3. Analisa hasil hingga menjadi bentuk counter
untuk melihat bentuk counter dapat kita lihat pada H0,H1,H2,H3. jika sinyal naik maka akan bernilai 1 dan jika sinyal turun maka akan bernilai 0. untuk menghitung counter dapat menggunakan Binery Convert to Decimal (BCD),caranya mengalikan satu-satu bilangan dengan 2 (basis biner) pangkat 0 atau 1 atau 2 dst dimulai dari bilangan paling kanan. Kemudian hasilnya dijumlahkan. Misal, 11001(biner) = (1x20) + (0x21) + (0x22) + (1x2) + (1x22) = 1+0+0+8+16 = 25(desimal).
5.Link Download [kembali]
