a.Mampu memahami materi tentang sensor suhu
b.Mampu menggunakan proteus
c.Mampu memahami materi
2.Alat dan Bahan [kembali]
A.LM35
B.OP AMP 741
C.RESISTOR
D.LED
E.RESISTOR VARIABEL
B.OP AMP 741
C.RESISTOR
D.LED
E.RESISTOR VARIABEL
3.Teori[kembali]
Sensor Suhu atau Temperature Sensors adalah suatu komponen yang dapat mengubah besaran panas menjadi besaran listrik sehingga dapat mendeteksi gejala perubahan suhu pada obyek tertentu. Sensor suhu melakukan pengukuran terhadap jumlah energi panas/dingin yang dihasilkan oleh suatu obyek sehingga memungkinkan kita untuk mengetahui atau mendeteksi gejala perubahan-perubahan suhu tersebut dalam bentuk output Analog maupun Digital. Sensor Suhu juga merupakan dari keluarga Transduser. Contoh peralatan-peralatan listrik maupun elektronik yang menggunakan Sensor Suhu diantaranya seperti Thermometer Suhu Ruangan, Thermometer Suhu Badan, Rice Cooker, Kulkas, Air Conditioner (Pendingin Ruangan) dan masih banyak lagi.
Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan kesensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 µA hal ini berarti LM35 mempunyai kemampuan menghasilkan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurangdari0,5ºCpadasuhu25ºC
Pada rangkaian sensor suhu menggunakan beberapa komponen
A.IC LM35(Data Sheet)
LM35, Precision Centigrade Temperature Sensors, begitulah para manufacturer/pabrik-pembuat-nya mendeskripsikan LM35. Sensor temperatur/suhu (selanjutnya menggunakan ‘suhu’) seri LM35 adalah sensor dalam bentuk IC yang presisi, yang tegangan-keluaran-nya berbanding lurus dengan skala-suhu ˚Celcius. Itulah kelebihan LM35 terhadap sensor suhu linear yang dikalibrasi di ˚Kelvin, para pengguna tidak perlu lagi untuk mengurangi tegangan-keluaran untuk mendapatkan skala ˚Celcius. Dan LM35 juga tidak lagi perlu dikalibrasi secara eksternal untuk memberikan akurasi ± 1/4˚C pada suhu-kamar dan ± 3/4˚C pada jangkauan-penuh -55 sampai +150˚C suhu pengukuran.
LM35 memiliki impedansi-keluaran yang rendah impedansi, tegangan-keluaran yang linier, dan kalibrasi-pabrikasi-nya yang tepat membuat rangkaian antarmuka untuk proses pembacaannya sangat mudah. LM35 dapat digunakan dengan sumber-tegangan tunggal (V+ dan 0), atau dengan sumber-tegangan plus-minus (V+ dan V-). Karena hanya perlu sekitar 60 μA dari sumber-tegangan-nya, ia memiliki pemanasan-diri yang sangat rendah, kurang dari 0.1˚C di udara normal. LM35 beroperasi pada jangkauan-penuh -55˚ sampai+150˚C suhu pengukuran, sementara LM35C yang beroperasi pada -40˚ sampai +110˚C tetapi dengan akurasi yang lebih baik.
—
Karakteristik LM35
1.Terkalibrasi secara langsung dalam ˚Celcius
2.Faktor skala yang linier, 10.0 mV/˚C
3.Akurasi-tergaransi 0.5˚C di 25˚C
4.Jangkauan-penuh pengukuran -55˚ sampai +150˚C
5.Tegangan operasi 4-30 volt
6.Beban operasi hanya 60 μA
7.Pemanasan-diri rendah, 0.08˚C pada udara normal
8.Non-linieritas pada umumnya hanya ±1/4˚C
9.Impedansi-keluaran rendah, 0,1 Ω untuk beban 1 mA
—
Varian & Kemasan LM35
Seri LM35 diproduksi dalam bentuk kemasan transistor TO-46, sedangkan LM35C, LM35CA, dan LM35D juga tersedia dalam bentuk transistor TO-92. Selain itu, LM35D juga tersedia dalam bentuk IC SMD SO-8 dan transistor TO-202.
Kemasan LM35
Gambar 1. Kemasan LM35.
Tabel 1. Tipe-tipe LM35.
Part Number Jangkauan (°C) Sensitivas (mV/°C)
LM35, LM35A –55 s.d. +150 10
LM35C, LM35CA –40 s.d. +110 10
LM35D 0 s.d. 100 10
—
Grafik Kerja LM35
Karakteristik LM35 yang sangat terkenal dan menjadi kelebihannya adalah linieritas tegangan-keluaran-nya terhadap skala-suhu ˚Celcius. Hal tersebut dapat terlihat pada Gambar 2.
Grafik LM35
Gambar 2. Grafik Kerja LM35.
LM35 memiliki impedansi-keluaran yang rendah impedansi, tegangan-keluaran yang linier, dan kalibrasi-pabrikasi-nya yang tepat membuat rangkaian antarmuka untuk proses pembacaannya sangat mudah. LM35 dapat digunakan dengan sumber-tegangan tunggal (V+ dan 0), atau dengan sumber-tegangan plus-minus (V+ dan V-). Karena hanya perlu sekitar 60 μA dari sumber-tegangan-nya, ia memiliki pemanasan-diri yang sangat rendah, kurang dari 0.1˚C di udara normal. LM35 beroperasi pada jangkauan-penuh -55˚ sampai+150˚C suhu pengukuran, sementara LM35C yang beroperasi pada -40˚ sampai +110˚C tetapi dengan akurasi yang lebih baik.
—
Karakteristik LM35
1.Terkalibrasi secara langsung dalam ˚Celcius
2.Faktor skala yang linier, 10.0 mV/˚C
3.Akurasi-tergaransi 0.5˚C di 25˚C
4.Jangkauan-penuh pengukuran -55˚ sampai +150˚C
5.Tegangan operasi 4-30 volt
6.Beban operasi hanya 60 μA
7.Pemanasan-diri rendah, 0.08˚C pada udara normal
8.Non-linieritas pada umumnya hanya ±1/4˚C
9.Impedansi-keluaran rendah, 0,1 Ω untuk beban 1 mA
—
Varian & Kemasan LM35
Seri LM35 diproduksi dalam bentuk kemasan transistor TO-46, sedangkan LM35C, LM35CA, dan LM35D juga tersedia dalam bentuk transistor TO-92. Selain itu, LM35D juga tersedia dalam bentuk IC SMD SO-8 dan transistor TO-202.
Gambar 1. Kemasan LM35.
Tabel 1. Tipe-tipe LM35.
Part Number Jangkauan (°C) Sensitivas (mV/°C)
LM35, LM35A –55 s.d. +150 10
LM35C, LM35CA –40 s.d. +110 10
LM35D 0 s.d. 100 10
—
Grafik Kerja LM35
Karakteristik LM35 yang sangat terkenal dan menjadi kelebihannya adalah linieritas tegangan-keluaran-nya terhadap skala-suhu ˚Celcius. Hal tersebut dapat terlihat pada Gambar 2.
Grafik LM35
Gambar 2. Grafik Kerja LM35.
B.Op Amp 741
Penguat operasional (Op-Amp) adalah suatu blok penguat yang mempunyai dua masukan dan satu keluaran. Penguat operasional (Op-Amp) dikemas dalam suatu rangkaian terpadu (integrated circuit-IC). Salah satu tipe operasional amplifier (Op-Amp) yang populer adalah LM741. IC LM741 merupakan operasional amplifier yang dikemas dalam bentuk dual in-line package (DIP). Kemasan IC jenis DIP memiliki tanda bulatan atau strip pada salah satu sudutnya untuk menandai arah pin atau kaki nomor 1 dari IC tersebut. Penomoran IC dalam kemasan DIP adalah berlawanan arah jarum jam dimulai dari pin yang terletak paling dekat dengan tanda bulat atau strip pada kemasan DIP tersebut. IC LM741 memiliki kemasan DIP 8 pin.Data Sheet 741
C.Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir
D.LED
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor.

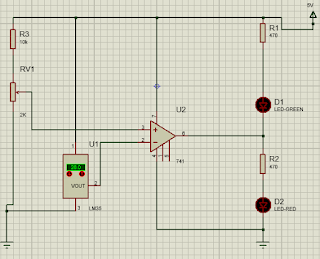

4.Rangkaian Sensor Suhu [kembali]
ketika suhu panas
Ketika suhu dingin
Prinsip kerja
Sensor suhu Berupa LM35,Output dari LM35 berupa tegangan yang keluar pada kaki 2.Jika Suhu dinaikkan maka tegangan yang dihasilkan LM35 akan besar ,Jika suhu diturunkan maka tegangan yang dihasilkan LM35 akan kecil.Output LM35 akan diterukan ke OP AMP 741 inverting,yang diperkuat oleh OP AMP 741.tegangan yang dihasilkan setelah melalu OP AMP 741 akan besar lalu akan masuk ke LED ,jika suhu besar maka LED Green Hidup,Jika suhu kecil LED Red hidup.
5.Video[kembali]
6.Link Download[kembali]
- Download Gambar Rangkaian download
- Download Materi download
- Download Video Sensor Suhu download
- Download Rangkaian donwload
- Download Data Sheet LM35 download
