Percobaan 5
1.Jurnal [kembali]

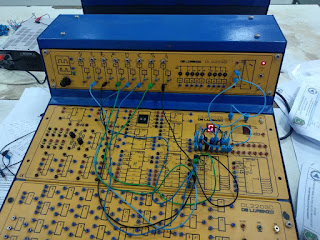

2.Hardware[kembali]
4.Analisa[kembali]
- Fungsi Komponen
- Kabel penghubung,sebagai penghubung komponen
- Display,sebagai tampilan hasil dari BCD
- Counter,sebagai pembalik ,contoh jika 1 kalau dicounter maka akan bernilai 0
- VCC,sebagai sumber tegangan
- Switch,sebagai penghubung dan memutus aliran listrik
2. Prinsip Kerja
Ketika rangkaian diberi tegangan maka arus mengalir ke seven segment kemudian diolah menjadi output bilangan desimal yang ditampilkan oleh display. disini menggunakan switch A,B,C,D yang masing-masing memiliki nilai beda 1,2,4,8 , untuk menghitung bilangan desimal yang muncul dengan cara Binery Convert to Decimal(BCD).Pada rangkaian terdapat counter sebagai pembalik atau fungsi NOT.
3. Jelaskan apabila semua switch dalam kondisi ON
jika semua switch dalam kondisi ON maka output pada display akan bernilai 15,pada rangkaian ini menggunakan satu display sehingga jika 2 digit display tidak bisa,untuk menampilkannya dengan cara menghubungkan kaki RBQ pada display pertama dan kedua,untun melihat output 2 digit.
5.Link Download[kembali]
